Черв'ячний редуктор, мотор-редуктор

Нове покоління черв'ячних передавальних пристроїв, що представляє компанія TOS ZNOJMO, відрізняється сучасним дизайном, традиційно високою якістю, надійністю і використанням евольвентного профілю черв'ячно-зубчастого зачеплення. У світлі нової концепції черв'ячний редуктори компанії TOS ZNOJMO отримали складну коробку з алюмінієвих сплавів, що вдало поєднують універсальність виконання при високій надійності та невисокій вазі.

Каталог

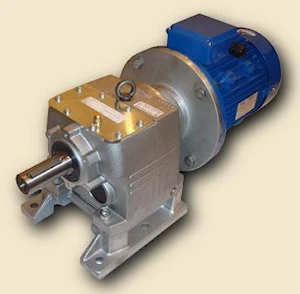

Циліндричний двоступінчастий редуктор, циліндричний мотор-редуктор

У новій концепції від TOS ZNOJMO перевірена лінія двоступінчатих циліндричних редукторів відрізняється сучасним виконанням, що забезпечило їм безшумність роботи і малу вагу. За рахунок високої точності обробки зубів передачі циліндричний двоступінчатий редуктор компанії TOS ZNOJMO відрізняється низьким люфтом вихідного валу, а двоступінчатість забезпечує зміну передавальних чисел у великому діапазоні.

Каталог

Плоский циліндричний редуктор, мотор-редуктор

Сімейство передавальних пристроїв планетарного типу TOS ZNOJMO має багатоцільове промислове призначення. При великих передатних числах, компактності та малій вазі планетарний редуктор компанії TOS ZNOJMO відрізняє універсальність застосування, що забезпечується за рахунок багатоваріантності використовуваних типів моторів - від електромоторів і до гідромоторів.

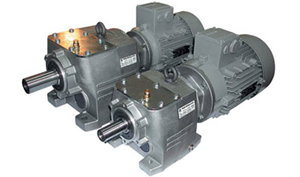

Розробка циліндричних мотор-редукторів велася спеціально для забезпечення високої надійності навіть за суворих робочих умов. Вони особливо підходять для застосування із високими радіальними навантаженнями. Серія циліндричних мотор-редукторів включає велику кількість універсальних моделей з корпусом із чавуну або алюмінію.

Технічні характеристики:

• корпуси на лапах, з фланцем або універсальні
• потужність до 45 кВт
• передачі з полірованим або шліфованим профілем зуба шестерні
• редуктори з 1, 2 та 3 ступенями редукції
• коефіцієнт редукції від 1,23 до 282,1
• максимальний крутний момент 8000 Нм та допустимі радіальні навантаження до 55000 Н.

Корпуси із сірого чавуну G200 для забезпечення високої міцності, оптимізовані за допомогою аналізу методом кінцевих елементів. Монтаж на лапах за допомогою фланця або універсальний. Відмінна механічна міцність, особливо підходять для високих осьових навантажень, відрізняються високою надійністю. Максимальне навантаження розраховане відповідно до ISO 6336 та перевірено відповідно до AGMA 2001-B88.

Додаткове обладнання: вихідний фланець.
